派克F11和F12液壓馬達的特點及區別有哪些？圖3-36和圖3-37顯示了派克(Parker)公司生產的F11和F12型斜軸式定量柱塞馬達。其工作原理與圖3-31中A2F6.1型發動機的工作原理相同，內部結構也基本相同。

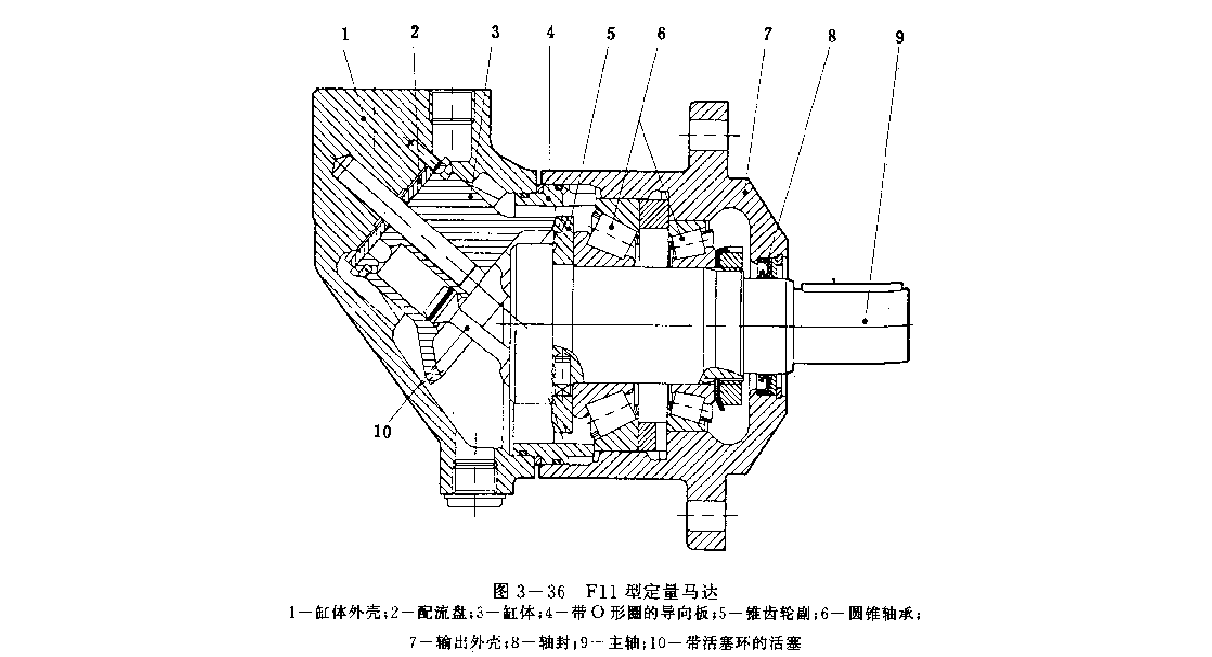

F11型定量馬達
F11型定量馬達的主要特點：
1、采用球形活塞取代傳統的柱塞和連桿式活塞，質量大大降低，有利于轉速的提高。
2、在球狀活寒10上，采用疊層活塞環，內漏量小，耐熱，抗沖擊能力強。
3、軸9和缸體3之間有40°的夾角，結構緊湊，安裝連接尺寸較小。
4、平面盤式的配流盤2具有自動補償功能，磨損后很難修復。
5、輸出軸1的內盤外緣用錐齒輪副5連接到缸體3傳動裝置。這兩種運動同步，大大減輕了該馬達各驅動部件之間的扭振和球鉸的拉脫力。
6、重型圓錐滾柱軸承6，能夠承受較大的外軸和徑向負載力。
7、殼體為兩段式，便于加工制造，裝配時與導向板4相連接，比較方便。

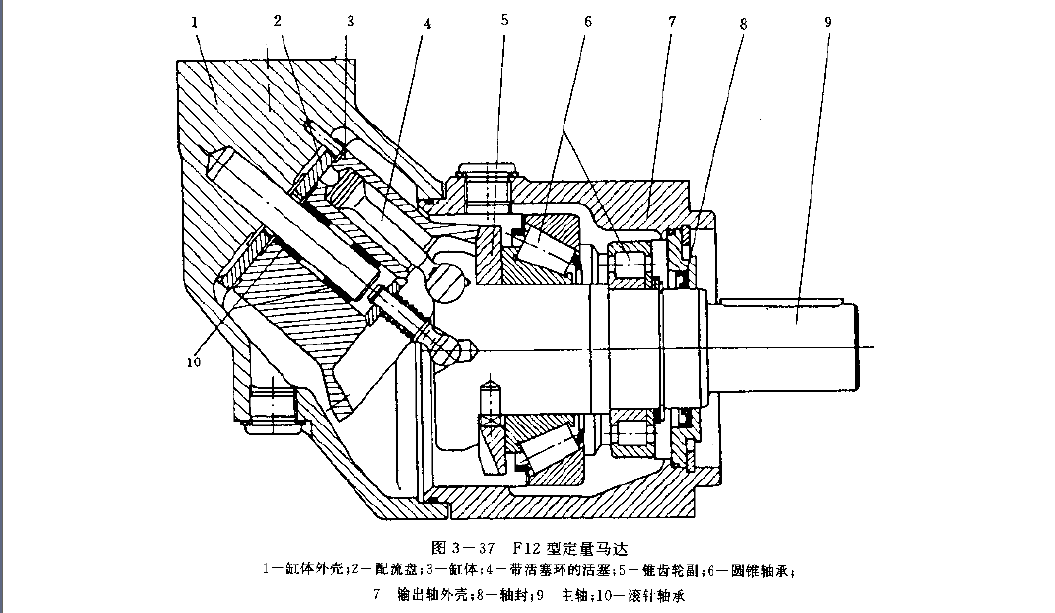

F12型定量馬達
在F11馬達F12的基礎上進行了如下改進：
1、氣缸體內孔采用兩根滾針軸承10與中心桿進行連接，將原滑動摩擦改為滾動摩擦(見圖3-37)，不僅動作輕巧，而且消除了原滑動副的磨損，定位精度更高。
2、氣缸體殼體1與輸出軸殼體7直接對接，省去了F11型殼體中的導板，消除了可能產生的裝配誤差。
